Remplacement d'un actuateur G3

Tournevis cruciforme (Phillips) n° 2

Retirez les vis et la plaque de l'actuateur.

Retirez les quatre (4) vis de la plaque ACM centrale (en forme de T) du panneau d'accès et mettez-les de côté.

Retirez les deux (2) vis qui fixent les actuateurs, puis retirez délicatement les plaques d'actuateurs de l'ACM.

Débranchez les connecteurs des actuateurs.

Chaque actuateur est identifié par une lettre (A ou B) et dispose de deux câbles : un câble d'alimentation et un câble de données.

Identifiez les deux câbles correspondant à l'actuateur que vous souhaitez retirer. Débranchez les deux câbles, puis retirez l'actuateur de l'ACM.

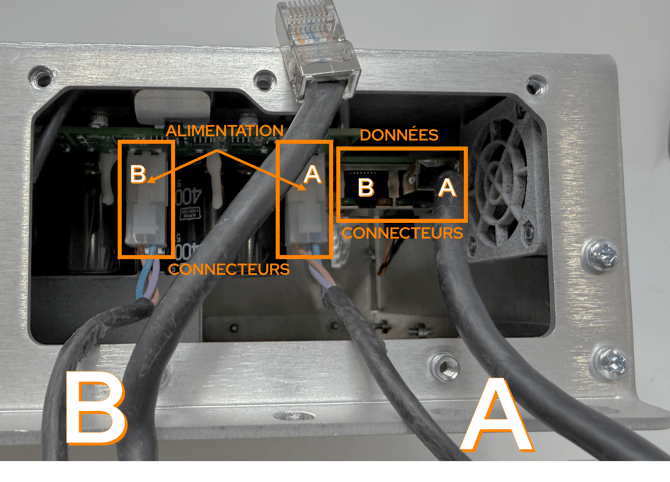

 ACM G3 FLEX

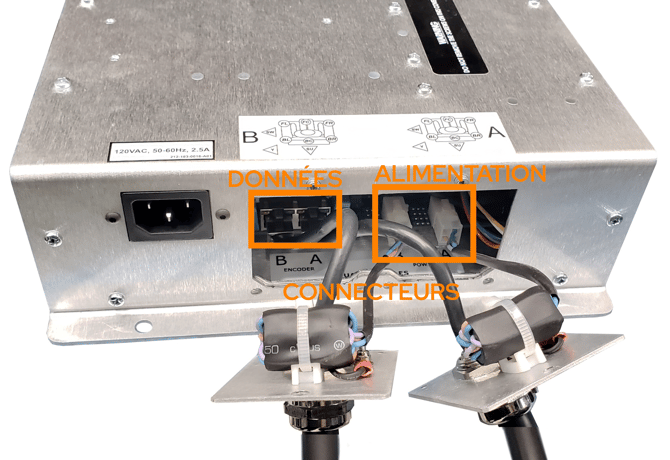

 ACM G3

Vérifiez le câble du capteur de température, situé dans le coin gauche du panneau d'accès de l'ACM.

Le câble ne doit pas être endommagé ni présenter de signes d'usure. Si vous constatez que le câble est usé ou endommagé, arrêtez immédiatement la procédure et contactez le service de support D-BOX. Poursuivez si le câble est en bon état.

Rebranchez les connecteurs de l'actuateur à l'ACM.

 ACM G3 FLEX

 ACM G3

Installez la plaque de l'actuateur.

Positionnez la plaque du câble de l'actuateur en alignant les trous de fixation avec ceux de l'ACM.

Positionnez la plaque du câble de l'actuateur en alignant les trous de fixation avec ceux de l'ACM, en veillant à ce qu'aucun câble ne risque d'être coincé ou écrasé entre les plaques et l'ACM.

Avant d'insérer la vis de gauche, tirez doucement sur le câble du capteur de température jusqu'à ce qu'il ne se trouve visiblement plus dans le chemin de la vis, puis fixez l'actuateur.

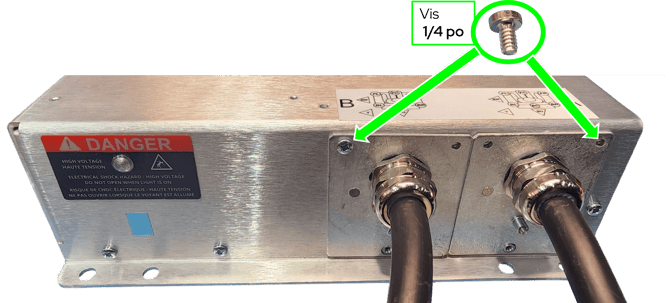

Si des vis (pour la plaque d'actuateur) sont fournies avec l'actuateur de rechange, veillez à les utiliser car elles sont plus courtes.

Fixez la plaque de l'actuateur

Fixez la plaque ACM centrale à l'aide des quatre (4) vis.
