Passer directement au guide par étape
Passer directement à la vidéo explicative
L'onglet Configuration Update vous permet de modifier la configuration de la plateforme connectée. Voici les actions que vous pouvez effectuer à partir de cet onglet :
- Configurer votre système haptique (positions et axes des actuateurs (Degrés de liberté - DOF))
- Modifier la position attribuée à chaque actuateur
- Modifier le nombre d'actionneurs dans la configuration
- Modifier le nombre de boîtiers de contrôle (ACM) dans la configuration
Positions de l'actuateur (AIF)
Le pictogramme suivant sert à représenter les positions de l'actuateur. Il représente une personne assise dans un siège inclinable. L'illustration montre les positions de l'actuateur.
Par Étape
|
Avant de commencer, téléchargez et installez le D-BOX System Configurator. Vous le trouverez dans la section Downloads (Téléchargements) du site web. |
|
| Étape 1 : |
Accédez à l'onglet Configuration Update. Dans la section Hardware Selection, sélectionnez le KCU-1P connecté à la plateforme que vous souhaitez mettre à jour. S'il n'y a qu'un seul KCU, aucune sélection n'est nécessaire.
|
| Étape 2 : |
Sélectionnez le numéro de la plate-forme (si plusieurs plateformes sont connectées au KCU-1P). Si une seule plateforme est connectée au KCU-1P, aucune sélection n'est nécessaire. La section Actual DOF Configuration représente la configuration connectée. Aucune sélection n'est requise dans cette case. |
| Étape 3 : | Dans la section DOF Configuration Filter, vérifiez que le nombre de boîtiers de contrôle (ACM) et d'interfaces détectés est correct. Si ce n'est pas le cas, vérifiez les connexions et cliquez sur Refresh Information. |
| Étape 4 : | Vérifiez que le nombre d'actuateurs détectés est correct. Si ce n'est pas le cas, définissez le nombre d'actuateurs. |
| Étape 5 : |

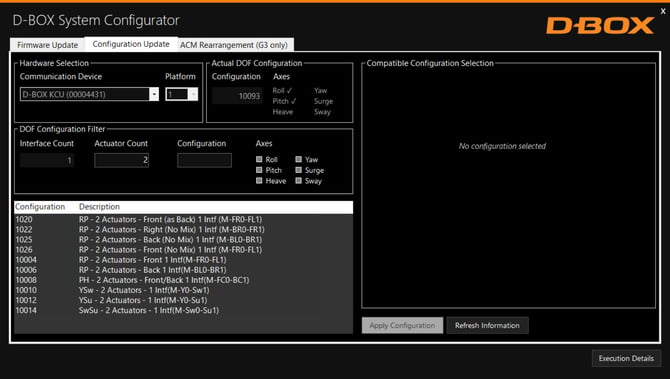

Cochez les cases correspondant à chaque axe (degrés de liberté) pris en charge par la nouvelle configuration, puis cliquez sur Refresh Information. La fenêtre suivante s'affiche.

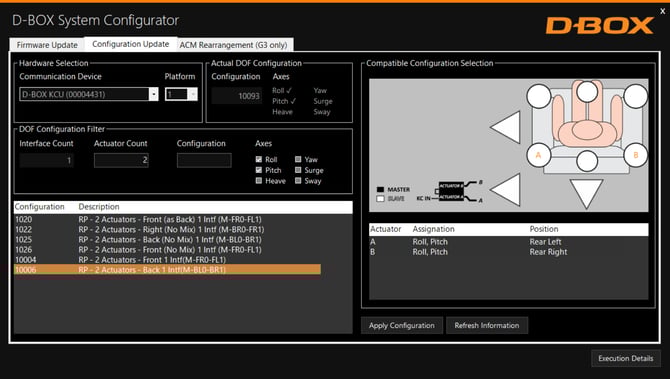

La section Configuration et Description présente la liste de toutes les configurations disponibles. Sélectionnez la configuration souhaitée dans la liste ou saisissez son numéro de configuration dans le champ prévu à cet effet. La disposition de la configuration sélectionnée s'affiche dans la zone Compatible Configuration Selection. Cette disposition comprend les éléments suivants :
REMARQUE : la saisie du code de configuration dans le champ Configuration donne le même résultat. |
| Étape 6 : |
Une fois la configuration choisie, cliquez sur le bouton Apply Configuration pour lancer le processus de mise à jour, puis suivez les instructions. Une fois la mise à jour terminée, la fenêtre de confirmation suivante s'affiche.
|
| Étape 7 : | Remplacez les autocollants de configuration situés sur le dessus du boîtier de contrôle (ACM). |
Vidéo*
*Certains documents sont en anglais seulement (en cours de traduction)
