Comment modifier la configuration d'un système haptique D-BOX (G5) ?

La configuration a un impact sur la manière dont le système haptique réagit au code haptique. Elle est déterminée par le nombre d'actuateurs et la position attribuée à chacun d'entre eux.

L'onglet Configuration Update vous permet de modifier la configuration de la plateforme connectée. Voici les actions que vous pouvez effectuer à partir de cet onglet :

  • Configurer votre système haptique (positions et axes des actuateurs (Degrés de liberté - DOF))
  • Modifier la position attribuée à chaque actuateur.
  • Modifier le nombre d’actuateurs dans la configuration.

Positions des actuateurs (AIF)

Le logo suivant est utilisé pour représenter les positions des actuateurs. Il représente un homme assis dans un canapé. La figure illustre les positions des actuateurs.





Commencez par télécharger et installer le D-BOX System Configurator. Vous le trouverez dans la section Téléchargements logiciels du site web.
1:

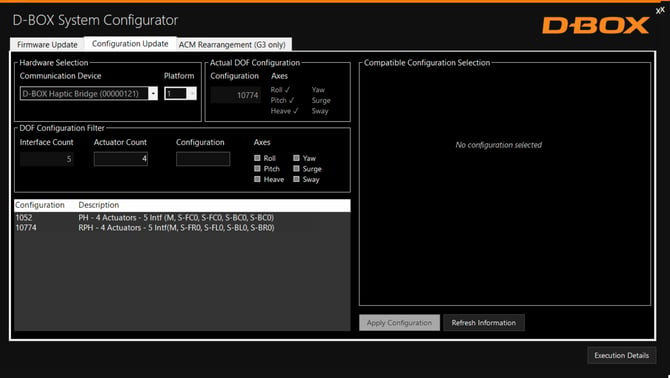

Accédez à l'onglet Configuration Update.

Dans la zone « Hardware Selection », sélectionnez le D-BOX Haptic Bridge associé au système haptique que vous souhaitez configurer.



La zone « Actual DOF Configuration » affiche la configuration actuelle.

Aucune sélection n'est requise dans cette section.
2:

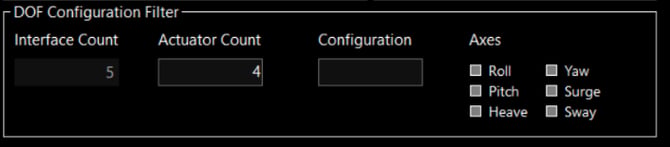

La section « DOF Configuration Filter » vous permet de trouver les configurations disponibles pour votre système haptique.

  1. Assurez-vous que le nombre d'interfaces détectées (Haptic Bridge + actuateurs haptiques) est correct. Si ce n'est pas le cas, vérifiez les connexions du système et cliquez sur le bouton « Refresh Information ».
  2. Vérifiez que le nombre d'actuateurs détectés correspond à la configuration souhaitée. Si ce n'est pas le cas, vous pouvez ajuster manuellement cette valeur si nécessaire.
  3. Facultatif : sélectionnez les axes souhaités (degrés de liberté) en cochant les cases correspondantes.
3:

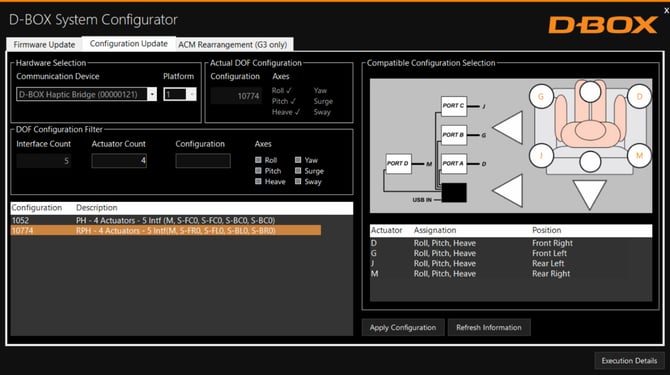

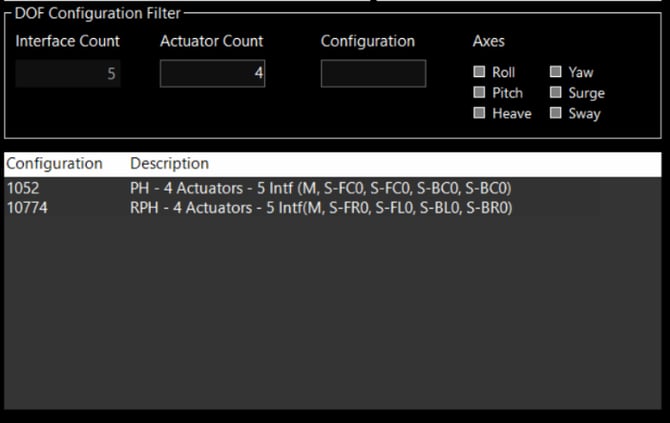

La section « Configuration and Description » affiche la liste de toutes les configurations disponibles en fonction des informations que vous avez saisies dans la section «DOF Configuration Filter».

Lorsque vous sélectionnez une configuration, sa disposition s'affiche dans la zone «Compatible Configuration Selection ». La disposition présente les éléments suivants :

  • Le Haptic Bridge et sa disposition.
  • Le ou les actuateurs connectés, ainsi que l'emplacement de connexion qui leur est attribué (Haptic Bridge).
  • Les positions physiques du ou des actuateurs sur le simulateur, le fauteuil ou la plateforme.
4:

Une fois la configuration choisie, cliquez sur le bouton « Apply Configuration » pour lancer le processus de mise à jour, puis suivez les instructions à l'écran.

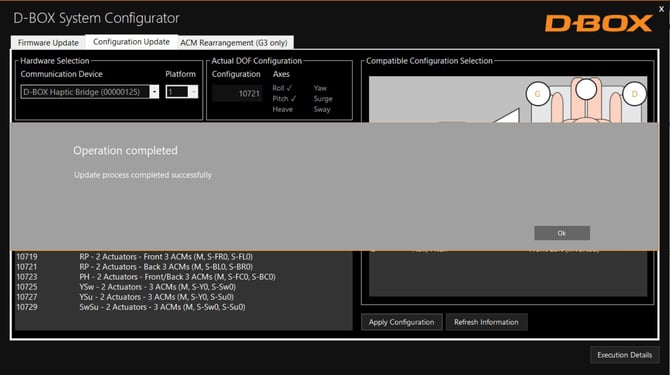

Une fois la mise à jour terminée, la fenêtre de confirmation suivante s'affiche.
